製作用溶接テーブル
アプリケーション:溶接&組み立て
プロセス:CNC機械加工
表面処理:普通/窒化
タイプ:3D
ブランド:レマール
製品概要

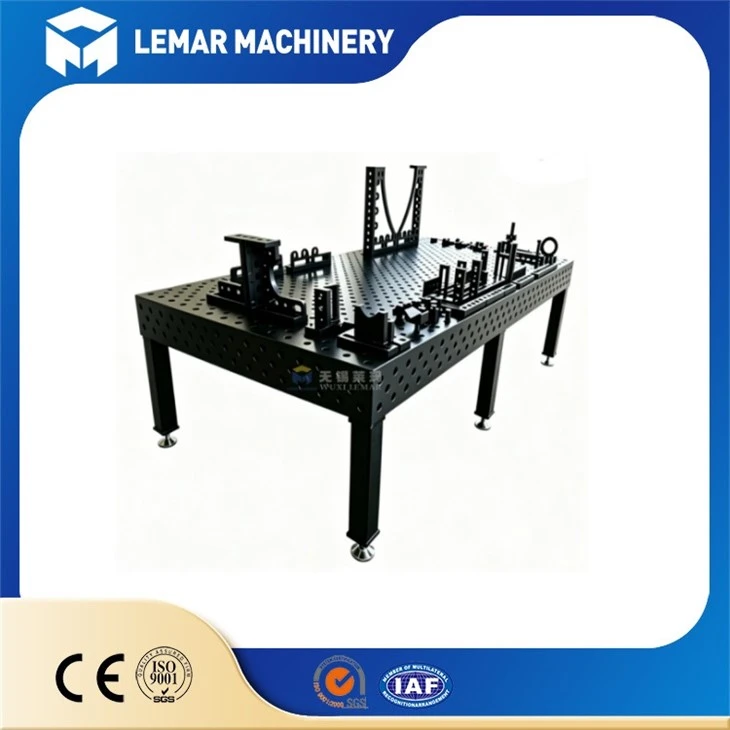

製造溶接テーブル (3D モジュラー溶接治具テーブルとも呼ばれます) は、金属製造ワークショップ向けに特別に設計された高精度のリファレンス ワークステーションです。-クランプ能力が限られている通常の平坦な溶接プレートとは異なり、当社の 3D 製作溶接テーブルは、上面と 4 つの垂直側面に標準化された穴グリッドを備えており、フレーム、シャーシ、パイプ、キャビネット、構造用鋼部品などの複雑なワークピースの柔軟な位置決め、クランプ、組み立て、溶接、寸法検査が可能です。
✅ 3D マルチアングルクランプ用の完全な 5- 面の標準穴グリッド
✅ プラズマ窒化表面 – 耐スパッタ性、耐摩耗性、長寿命を備えた-耐摩耗性-
✅ 応力-を軽減したスチールボディ、変形のない安定した平面度
✅ 世界標準治具と互換性のあるフルセットの交換可能な治具
材料と製造技術
オプション A: S355JR / Q355 低合金鋼
- 厚肉鋼板+一体型緻密強化リブボックス構造
- 高い耐荷重性、軽量なので輸送や接続が簡単
- 表面が損傷した場合でも簡単に局部修復が可能
オプション B: HT300 高級鋳鉄
- 一体鋳造 + 二重時効処理により極めて安定した平坦度を実現-
- 衝撃吸収性に優れ、激しい溶接振動でもズレがありません。
- 耐用年数が長く、高精度の小型部品の大量生産に最適-
- デメリット：重量が重く、物流コストが高くなる
完全なストレス解消治療
当社のすべての溶接テーブルは、長期にわたる平坦度の偏差を避けるために二重応力除去プロセスを採用しています。-
- -溶接の内部応力を解放するために 600～700 度で 24 時間の高温アニーリング
- 金属微細構造を安定させるための二次振動エージング 安価なテーブルは焼きなまし処理を省略しているため、使用すると 3 ～ 6 か月以内に曲がり、精度が低下します。
標準穴システム
- D16: Φ16H7 穴、50×50mm グリッド、厚さ 100/150mm、薄板金属およびアルミニウム部品用
- D28：Φ28H7穴、100×100mmグリッド、厚さ200mm、重荷重用鉄骨・大型ワーク用
すべての穴の内壁は窒化処理されており、長期間ピンを挿入した後の磨耗や穴の拡大を防ぎます。-
充実したサポート体制
テーブル脚サポート ソリューション
固定標準脚
高さ調節可能な水平調整脚を備えた厚い長方形の鋼管で、固定ワークショップステーションに安定しています。
フルロックキャスターホイール
ダブルロック設計 (ロックローリング + 回転) で、接続されたマルチテーブルプラットフォームの移動に便利です。-
電動油圧昇降スタンド
700 ～ 1100mm の高さ調整可能、ロボット溶接セルに適合、緊急停止安全装置を装備、CE 準拠。
品質検査基準
当社の 3D 溶接テーブルを選ぶ理由
すべての製造溶接テーブルは出荷前に完全な検査を受けます。
- レーザー干渉計による平坦度検査
- 3次元三次元測定機による穴座標公差試験
- 24時間過負荷変形静的試験
- 窒化層の厚さと硬さの金属組織検査
- サイドパネルの垂直性試験
- 底部補強リブの溶け込み検査
- 導電性と接地の安全性テスト
品質認証
よくある質問
Q: D16 と D28、どちらを選択しますか?
A: D16 (50×50 グリッド): 小さな板金およびアルミニウム部品。 D28 (100×100 グリッド): 重量フレーム、シャーシ、構造用鋼。
Q: テーブルには完全な治具が付属していますか?
A: 標準セットは天板+脚+アース端子となります。治具キットは一括割引のオプションです。
Q: メンテナンスは大変ですか?
A: 作業後はエアガンと真鍮ブラシで穴を掃除してください。毎月のレベリングと注油が必要です。
Q: 配送条件は利用可能ですか?
A: EXW、FOB、CFR、CIF、DAP ドア配達。海上輸送と航空輸送の両方がサポートされています。
Q：海外での技術サポートはありますか？
A: 英語のマニュアル、操作ビデオ、24 時間年中無休の WhatsApp 技術ガイダンス。
お問い合わせ
カスタム製作用溶接テーブルを入手する準備はできていますか?
ご希望のサイズ、穴タイプ（D16/D28）、表面処理、付属品をお送りください。
お客様の市場向けに、CAD レイアウト図面、完全な見積書、完全な輸出証明書類を無料で提供します。
カタログ、技術データシート、大量注文の割引についてはお問い合わせください。
