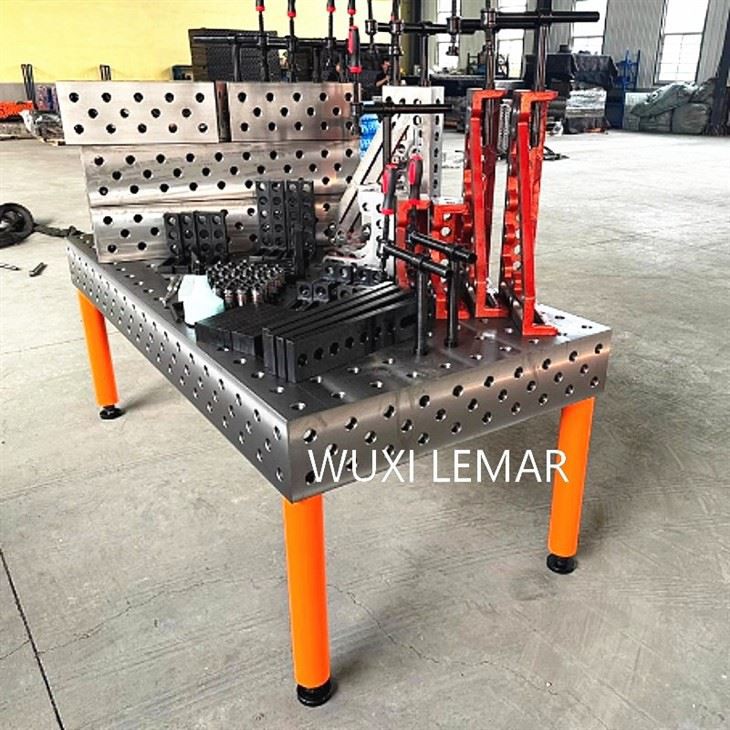

3D 溶接テーブルに位置ずれがあるかどうかを判断するにはどうすればよいですか?

1. 繰り返しの位置決めテストによる検証

同一の治具と標準ワークを使用し、同一工程内でワークを複数回（5回以上）クランプし、その都度位置ずれを測定します。

ダイヤルゲージや三次元測定機を使用して要点の座標を確認します。最大偏差が > ±0.1mm の場合、位置偏差があると判断されます。

コーナー、中央、および高頻度使用領域の位置の一貫性に特に注意してください。{0}}

2. 溶接品質の異常を観察する

連続的な溶接シームのオフセット、不均一な溶け込み、不完全な溶接、または位置のずれは、溶接機のパラメータやロボットのパスの問題を除外した後でも残ります。

同じバッチのワークピース内では、アセンブリの一致度が低下し、溶接を完了するために頻繁に治具を調整する必要があります。

3. ワークピースの組み立ての一貫性を確認する

同じ治具スキームを使用すると、各クランプ後のワークピースの位置が一定せず、その結果、突合せジョイントや穴の位置がずれることがあります。

モジュール式治具は、取り付けギャップが 0.03 mm を超えると、組み立て後に「浮いた」または「歪んだ」現象を示します。

4. 主要コンポーネントを検査する

位置決め穴と PC ピンの嵌合が緩い: 挿入後のぐらつきが大きく、回転振れ > ±0.02mm (ダイヤルインジケーターで確認可能)。

T-スロット スライダーの動作不良: 動作抵抗が大きい、異音が発生する、またはスライダーが固着して正確に固定できない。

テーブル表面の損傷: 特に頻繁に使用される位置決め領域に傷、へこみ、腐食が見られます。

5. 環境および使用要因の調査

機器は、取り扱い、衝撃、または落下後に校正されていませんでした。

Long-term operation in environments with temperature differences >防振・温度管理対策なしで10度の強力振動。

3 か月 (高頻度) または 6 か月 (日常) を超えると、精度は自然に変動します。
