モジュール式治具製作テーブル
アプリケーション:溶接&組み立て
プロセス:CNC機械加工
表面処理:普通/窒化
タイプ:3D
ブランド:レマール
製品説明
プロフェッショナルチーム

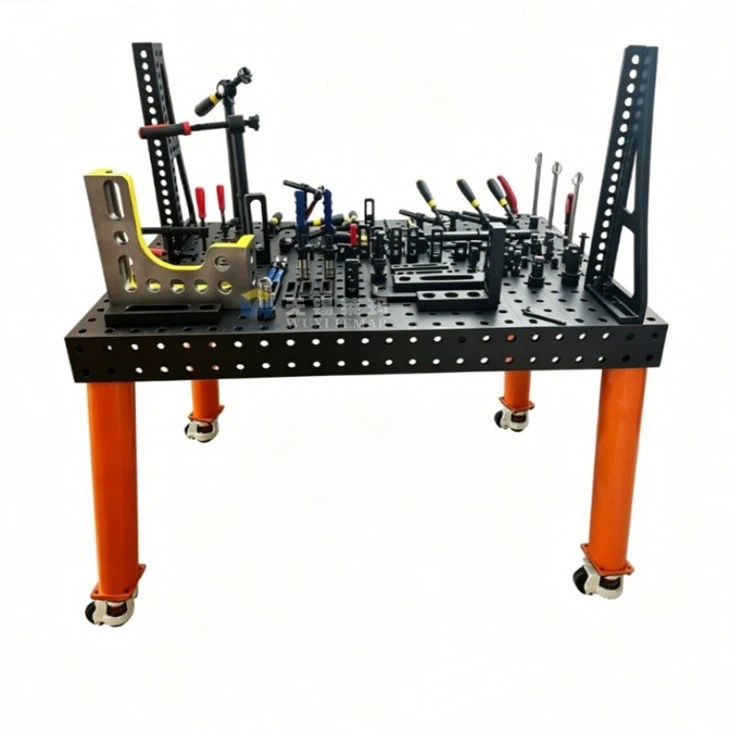

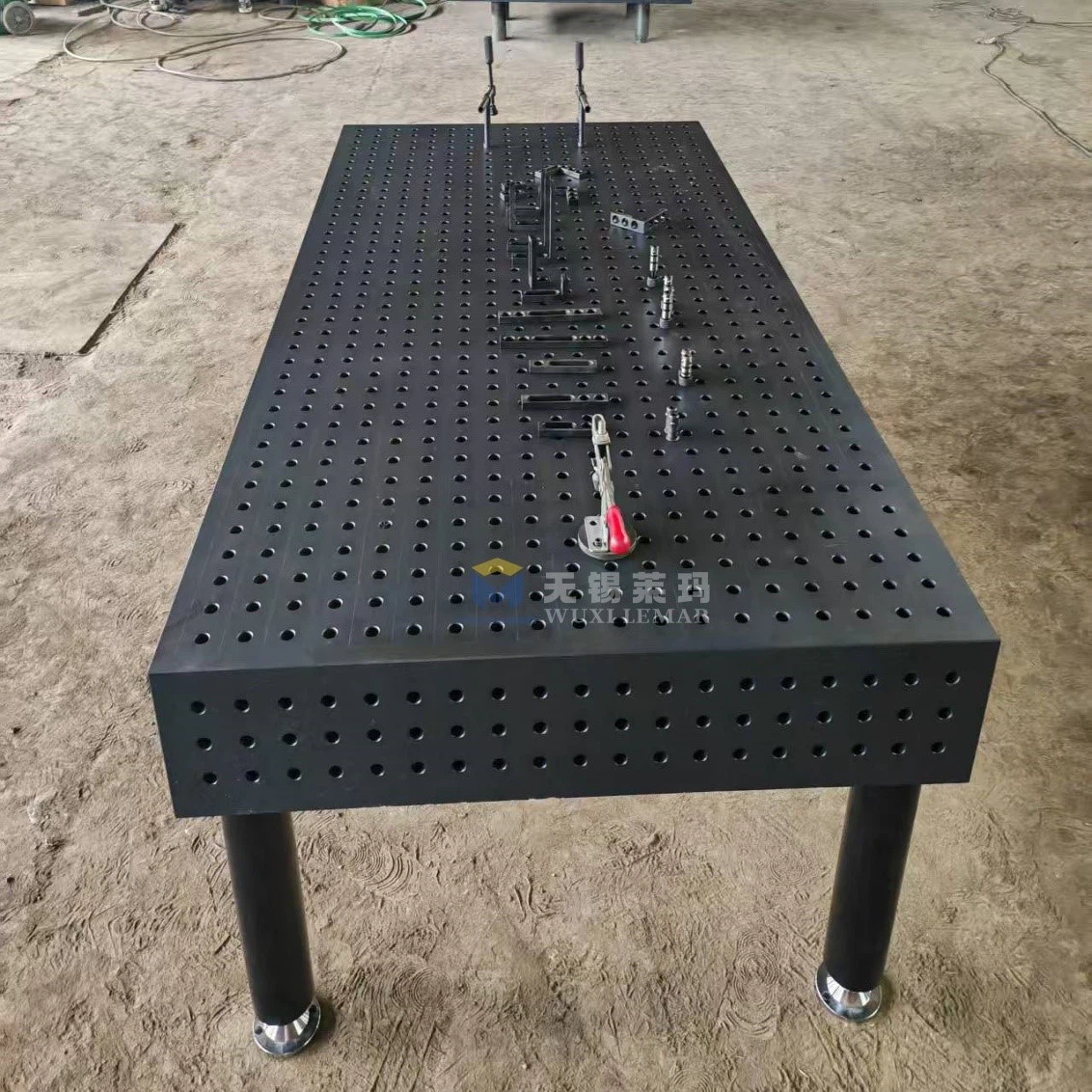

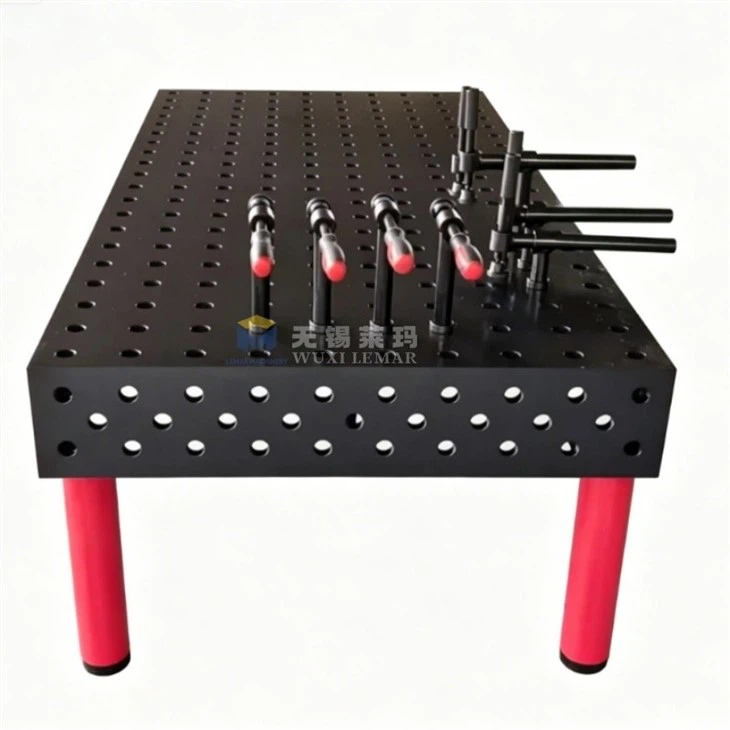

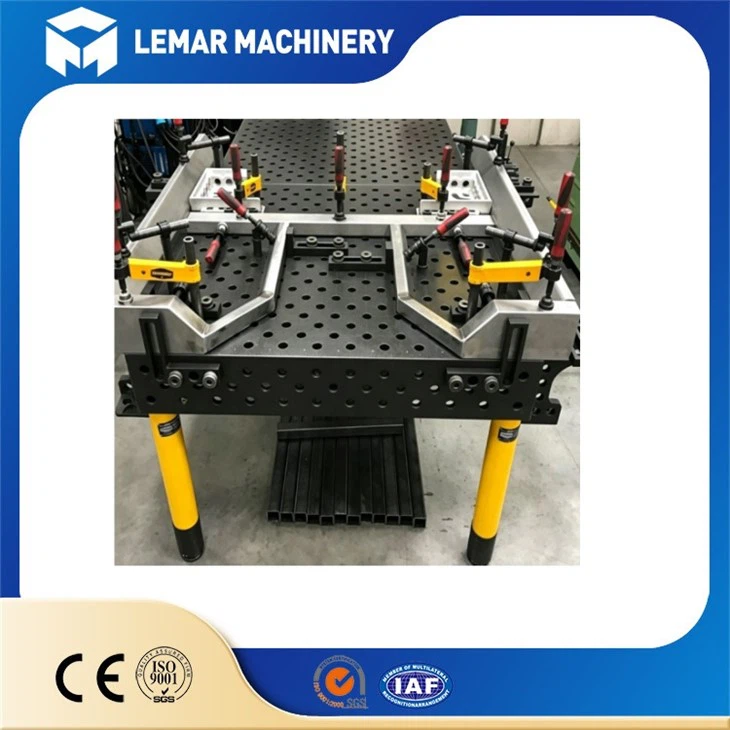

モジュラー フィクスチャ製造テーブルは、高精度メッシュ穴システムを備えた高強度ワークテーブルで、標準化された交換可能な治具コンポーネントと組み合わせて、溶接、組み立て、検査、軽機械加工を完了するためのワークピースの迅速な位置決めとクランプを実現します。{0}
動作原理
基準位置決め: テーブル上のグリッド穴は XYZ 3D 基準を提供し、位置決めピン/基準ブロックはワークピースの座標を決定します。
柔軟なクランプ: 治具のコンポーネントはワークの形状に応じて組み立てられるため、カスタムメイドの工具は必要ありません。-
再現性: 穴システムと治具の適合精度は **±0.02 mm に達し、バッチの一貫性を保証します。
迅速な切り替え: 製品を変更するときに分解と再組み立てが実行されるため、切り替え時間が数時間から数分に短縮されます。
製品シリーズ
当社の製品

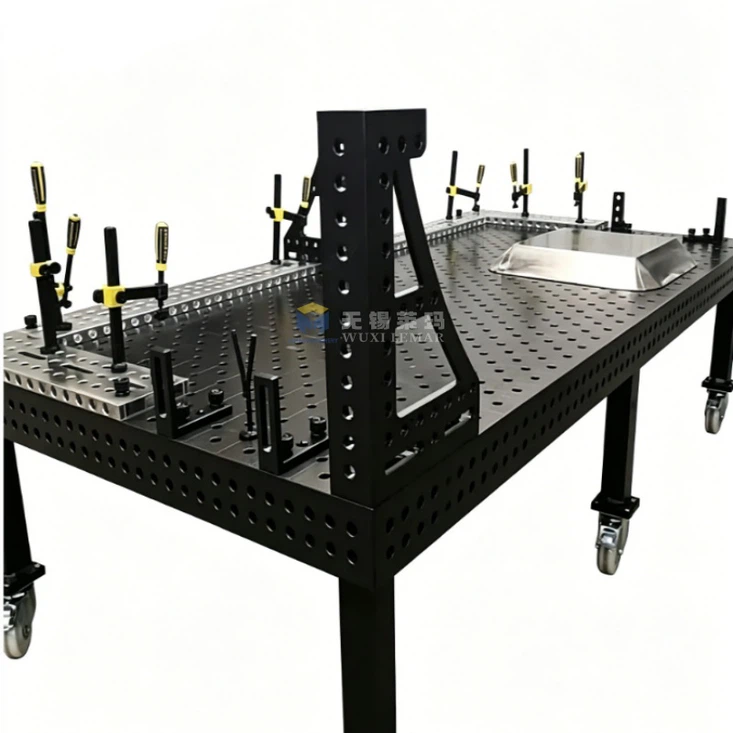

D16シリーズ
穴径：φ16.065～φ16.149mm（D10穴公差）
適合するロックピン：φ16 h7

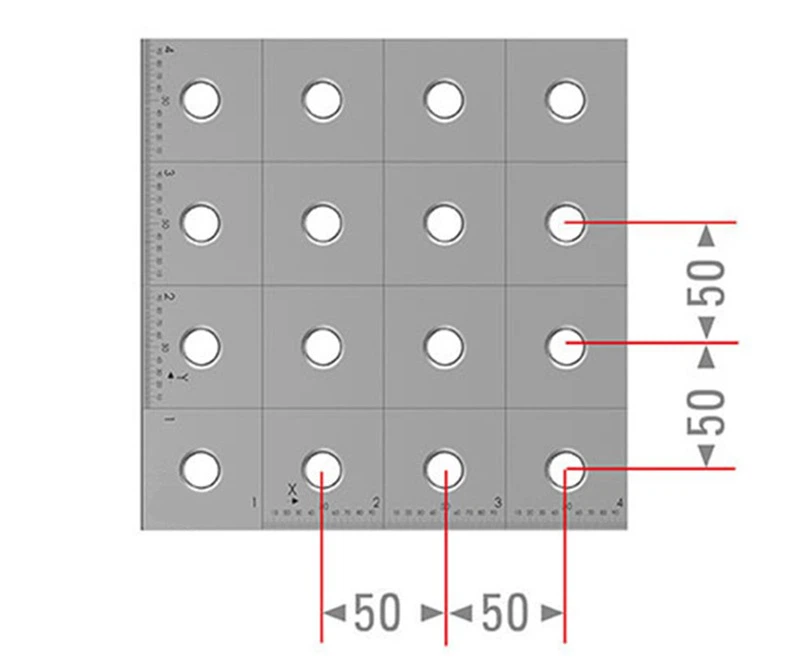

穴間隔: 50 ±0.05 mm (グリッド 50×50 mm)
方眼線：50mm間隔、端にミリ目盛付き
作業面：5面使用可能（穴は上面と側面4面に均等に配置）
共通材質：Q345/Q355鋼（16Mn）、鋳鉄HT300もオプションです。
処理: 全体的な応力除去アニーリング-。ハイエンドガス窒化（HV450～630、硬度約 58～62）。
D28シリーズ
穴径：φ28.065～φ28.149mm(D10)
適合するロックピン：φ28 h7

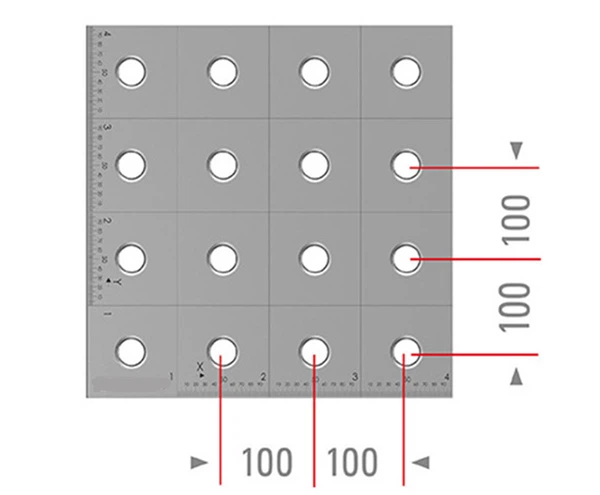

穴間隔: 100 ±0.05 mm (グリッド 100×100 mm)
グリッド線：100mm間隔、端にミリ目盛
作業面：5面使用可能
共通材質：Q345/Q355鋼（16Mn）、鋳鉄HT300もオプションです。
処理: 全体的な応力除去アニーリング-。ハイエンドガス窒化（HV450～630、硬度約 58～62）。
主な利点
- 究極の柔軟性: 単一の溶接ステーションで、溶接、組み立て、検査をカバーする多様な小バッチ生産に適応します。{0}
- コスト削減と効率の向上: カスタム治具が不要なため、設計と製造のコストが削減されます。迅速な切り替えにより、機器の稼働率が向上します。
- 高精度と一貫性: 精密穴システム + 標準化された治具により、高い再現性が保証され、溶接変形が軽減されます。
- 耐久性とメンテナンスが簡単：窒化/硬化処理により、耐摩耗性と防錆性が向上します。個々のコンポーネントを交換することでメンテナンスコストを最小限に抑えます。
- スペース効率: 使用しないときは分解して保管できるため、専用の治具ラックよりも占有スペースが大幅に少なくなります。
スプライシングおよび拡張機能
- 複数台の連結がシームレスに可能：同じ仕様の作業台同士を、位置決めピンと位置合わせ用のロックブロックを使用してシームレスに連結できます。接続後も全体の平面度は変化しません。 2m×3mや3m×4mなどの超大型作業台を必要に応じて組み立てることができ、大型車両フレーム、土木機械フレーム、コンテナ部品などの大型部品の加工に適しています。
- 3D 拡張: 拡張コラム、拡張ブラケット、側面取り付け治具を備えた溶接テーブルにより、3 次元クランプが可能になります。-通常の固定ワークベンチとは異なり、平面操作に加えて、横方向、垂直方向、および複数の角度でワークピースの位置決めを行うことができます。-
- 機能拡張アクセサリ: ガイド レール、インデックス プレート、回転位置決め機構、集塵インターフェイス、保護バッフルを追加して、自動生産ラインやロボット溶接ステーションに適応できます。
品質証明書
お問い合わせ
会社概要
LEMAR MACHINERY は 2005 年に設立され、中国の溶接装置の専門メーカーおよびサプライヤーです。当社は、ローラーフレーム、ポジショナー、マニピュレーターなどのコア溶接機からスタートし、2008 年には CNC ボール盤、3D 溶接テーブル、フレキシブルツーリングソリューションまで拡大しました。2007 年以来、当社は国際規格に適合するように製品をアップグレードしながら、グローバル ビジネスに注力してきました。 2015年に取得したCEおよびGS認証により、ヨーロッパおよびアメリカ市場への参入に成功し、現在では30以上の国と地域に輸出しています。当社の製品は、自動車、造船、航空宇宙、石油・ガス、風力発電、圧力容器、ロボット溶接業界で広く使用されています。当社は、信頼性の高い溶接機器と包括的なソリューションを世界中のお客様に提供することに尽力しています。
高品質のモジュラー治具製造テーブルをお探しですか?{0}簡単な見積もりや詳細については、今すぐお問い合わせください。
